Jak działa agregat chłodniczy w automacie? Poznaj rolę sprężarki, skraplacza, parownika i wentylatorów, sprawdź, dlaczego agregat potrzebuje powietrza, i dowiedz się, kiedy wezwać serwis.
Za chłód w automacie z napojami odpowiada zespół części, którego zwykle nie widać: agregat chłodniczy. Pracuje schowany w obudowie, a przypominają o nim najczęściej cichy szum i ciepłe powietrze wydobywające się zza kratki. W tym artykule wyjaśniamy, z czego składa się agregat, jak działa, dlaczego co jakiś czas się włącza i wyłącza oraz dlaczego tak bardzo zależy od swobodnego przepływu powietrza. Na koniec podpowiadamy, po czym poznać, że agregat potrzebuje serwisu. O samym czynniku, który krąży w układzie, przeczytasz w artykule o czynniku chłodniczym w automacie.

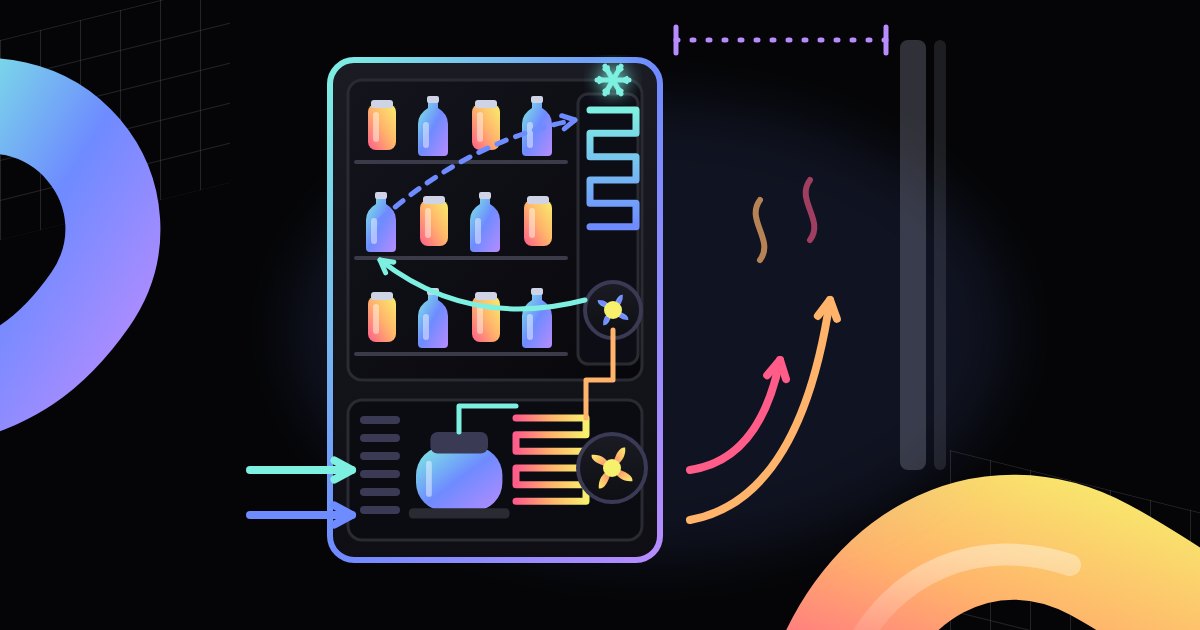

Czym jest agregat chłodniczy i gdzie się znajduje
Agregat chłodniczy to zespół urządzeń, który odbiera ciepło z wnętrza automatu i oddaje je do pomieszczenia. W potocznym języku słowem „agregat” często nazywa się samą sprężarkę, ale zwykle chodzi o cały zestaw: sprężarkę, skraplacz, wentylator i łączące je przewody. Razem z parownikiem w komorze produktów agregat tworzy zamknięty układ chłodniczy, w którym krąży czynnik chłodniczy.
Agregat pracuje w każdym urządzeniu z chłodzeniem: w automatach z napojami, w automatach łączących napoje z przekąskami, a także w urządzeniach takich jak lodówki vendingowe (serwis wydawcy). W wielu modelach znajduje się w dolnej części obudowy, pod komorą z produktami. Rzadziej umieszcza się go u góry albo z tyłu urządzenia. W części automatów cały agregat jest zamknięty w wysuwanej kasecie, którą serwis może wyjąć i wymienić w całości. Dokładne położenie agregatu i sposób dostępu do niego opisuje dokumentacja konkretnego modelu.
Sprężarka, skraplacz, parownik i wentylatory
Każda część układu ma swoje zadanie. Dopiero razem tworzą obieg, w którym ciepło jest stale przenoszone z wnętrza automatu na zewnątrz.
Sprężarka
Sprężarka to serce układu. Spręża czynnik chłodniczy i wprawia go w ruch, dzięki czemu może on krążyć w obiegu. To jej pracę zwykle słychać najlepiej: równomierny, niski szum przy włączonym chłodzeniu jest czymś normalnym.
Skraplacz
Skraplacz to wymiennik ciepła, najczęściej w postaci rurek z gęsto ułożonymi lamelami. Płynie przez niego gorący czynnik, który oddaje ciepło do powietrza w pomieszczeniu. Dlatego z okolic agregatu wydobywa się ciepłe powietrze. Skraplacz działa dobrze tylko wtedy, gdy powietrze może swobodnie przez niego przepływać.
Parownik
Parownik znajduje się wewnątrz automatu, zwykle za osłoną z tyłu komory albo nad nią. Tu czynnik chłodniczy odbiera ciepło z powietrza w komorze, więc parownik jest najzimniejszą częścią urządzenia. Zbiera się na nim wilgoć, a czasem szron, dlatego automaty mają rozwiązania do odszraniania i odprowadzania skroplin. Więcej o tym, skąd w automacie bierze się woda, przeczytasz w artykule o kondensacji w automacie.
Wentylatory
W wielu automatach pracują dwa rodzaje wentylatorów. Wentylator skraplacza przetłacza powietrze z pomieszczenia przez skraplacz i wyrzuca je ogrzane na zewnątrz. Wentylator parownika rozprowadza chłodne powietrze po komorze, żeby chłód docierał do wszystkich półek. Gdy któryś z nich przestaje działać, chłodzenie słabnie, nawet jeśli sprężarka pracuje prawidłowo.
Dlaczego agregat włącza się i wyłącza
Agregat nie pracuje bez przerwy. Termostat albo sterownik automatu mierzy temperaturę w komorze i porównuje ją z wartością ustawioną przez operatora. Gdy wnętrze schłodzi się do zadanego poziomu, sprężarka się wyłącza. Gdy temperatura znów wzrośnie, sprężarka rusza ponownie. Takie cykliczne włączanie i wyłączanie to normalny sposób pracy, a nie objaw usterki.
Długość cykli zależy od wielu czynników: temperatury w pomieszczeniu, liczby otwarć drzwi, ilości świeżo załadowanego, jeszcze ciepłego towaru i stanu samego agregatu. Po uzupełnieniu automatu sprężarka zwykle pracuje dłużej, bo musi schłodzić nowe produkty. W wielu modelach sterownik co jakiś czas wstrzymuje też chłodzenie na czas odszraniania parownika. Niektóre sterowniki po przerwie w zasilaniu odczekują chwilę, zanim ponownie uruchomią sprężarkę. Szczegóły opisuje instrukcja producenta.
Niepokojące są dwie skrajności: sprężarka, która praktycznie się nie wyłącza, oraz sprężarka, która bardzo często włącza się i wyłącza na krótko. Obie sytuacje warto zgłosić serwisowi.
Przepływ powietrza i miejsce wokół automatu
Agregat może odebrać z komory tylko tyle ciepła, ile zdoła oddać do otoczenia. Jeśli ciepłe powietrze ze skraplacza nie ma dokąd uciec, krąży wokół automatu i wraca do skraplacza jeszcze cieplejsze. Sprężarka pracuje wtedy dłużej, a chłodzenie słabnie. Dlatego swobodny przepływ powietrza ma dla agregatu ogromne znaczenie.
Producent określa, którędy automat pobiera i wyrzuca powietrze. Najczęściej służą do tego kratki w dolnej części frontu albo z tyłu lub z boku obudowy. W instrukcji znajdziesz też minimalne odstępy od ściany i innych przedmiotów. Warto się ich trzymać przy ustawianiu automatu, a także później, gdy w pobliżu pojawiają się nowe meble albo kartony.
Co utrudnia oddawanie ciepła
- zasłonięte kratki wentylacyjne, na przykład przez kosz na śmieci, kartony, stojak z ulotkami albo drugie urządzenie ustawione zbyt blisko,
- automat wsunięty we wnękę albo dosunięty do ściany bliżej, niż pozwala producent,
- kurz i brud na lamelach skraplacza, które działają jak izolacja i utrudniają wymianę ciepła,
- sąsiedztwo urządzeń, które same oddają ciepło, zwłaszcza gdy wylot ich powietrza jest skierowany w stronę automatu,
- bezpośrednie słońce i nagrzane pomieszczenie, w którym powietrze dopływające do skraplacza jest już ciepłe.
Więcej o tym, jak miejsce ustawienia wpływa na pracę chłodzenia, przeczytasz w artykule o temperaturze otoczenia i jej wpływie na automat.
Powietrze wewnątrz komory
Przepływ powietrza ma znaczenie także w środku. Wentylator parownika potrzebuje drogi, którą chłodne powietrze rozejdzie się po komorze. Produkty ułożone ciasno aż do tylnej ściany, kartony zostawione na dnie komory albo zasłonięte otwory w osłonie parownika sprawiają, że część półek chłodzi się słabiej. Przy uzupełnianiu warto więc trzymać się planu ułożenia towaru i nie zapełniać miejsc, których producent nie przewidział na produkty.
Co operator może zrobić sam
- regularnie sprawdzaj, czy kratki wentylacyjne są odsłonięte,
- czyść skraplacz z kurzu tak, jak opisuje to instrukcja producenta, albo zleć to serwisowi,
- nie dosuwaj automatu do ściany bliżej, niż pozwala producent,
- sprawdzaj uszczelki drzwi i nie zostawiaj drzwi otwartych dłużej niż potrzeba,
- zapisuj temperaturę i zgłaszaj odchylenia.
Nie otwieraj układu chłodniczego i nie próbuj niczego dolewać. Prace przy układach chłodniczych wymagają uprawnień, a przy czynnikach fluorowanych – certyfikatu F-gazowego.
Objawy, że agregat potrzebuje serwisu
Kilka sygnałów powinno skłonić do wezwania serwisu:
- temperatura w komorze rośnie i nie wraca do ustawionej wartości,
- sprężarka pracuje prawie bez przerwy albo włącza się i wyłącza co chwilę,
- przy włączonym chłodzeniu zza kratki nie wydobywa się ciepłe powietrze albo nie słychać wentylatora,
- pojawiają się nowe dźwięki, na przykład stukanie, grzechotanie albo głośne buczenie,
- na parowniku narasta gruba warstwa lodu albo pod automatem pojawia się woda,
- sterownik wyświetla komunikat o błędzie chłodzenia.
Zanim zadzwonisz do serwisu, sprawdź rzeczy najprostsze: czy kratki nie są zasłonięte, czy drzwi się domykają i czy nikt nie zmienił ustawień temperatury. Jeśli to nie pomaga, zanotuj, kiedy problem się zaczął i co widzisz lub słyszysz, a także przygotuj model i numer seryjny automatu. Te informacje pomogą technikowi przygotować się do wizyty.
Podsumowanie
Agregat chłodniczy to sprężarka, skraplacz i wentylator, które razem z parownikiem przenoszą ciepło z wnętrza automatu do pomieszczenia. Cykliczne włączanie i wyłączanie jest normalne, a ciepłe powietrze przy kratce to znak, że układ pracuje. Najwięcej dla agregatu można zrobić, dbając o przepływ powietrza: odsłonięte kratki, czysty skraplacz, odstęp od ściany zgodny z instrukcją i rozsądny załadunek komory. Prace przy samym układzie chłodniczym zostaw technikom z uprawnieniami.
FAQ
Czy to normalne, że automat wydmuchuje ciepłe powietrze? Tak. Agregat oddaje do pomieszczenia ciepło odebrane z komory, dlatego przy kratce czuć ciepły nawiew. Niepokojący jest raczej jego brak przy włączonym chłodzeniu.
Czy agregat powinien pracować bez przerwy? Nie. Zwykle włącza się i wyłącza w cyklach sterowanych przez termostat lub sterownik. Dłuższa praca po uzupełnieniu towaru albo w upalny dzień jest zrozumiała, ale praca niemal bez przerwy przez dłuższy czas to sygnał do kontroli.
Jak blisko ściany można postawić automat? To zależy od modelu i od tego, którędy urządzenie pobiera i wyrzuca powietrze. Minimalne odstępy podaje producent w instrukcji. Jeśli jej nie masz, zapytaj producenta lub dostawcę, podając model i numer seryjny.
Czy mogę sam wyczyścić skraplacz? Jeśli instrukcja producenta przewiduje taką czynność dla operatora, wykonaj ją dokładnie tak, jak tam opisano. W razie wątpliwości zleć czyszczenie serwisowi.
Kto może naprawić agregat? Naprawy układu chłodniczego wykonuje technik z odpowiednimi uprawnieniami. Operator może zadbać o przepływ powietrza i czystość, a usterki zgłaszać serwisowi.
